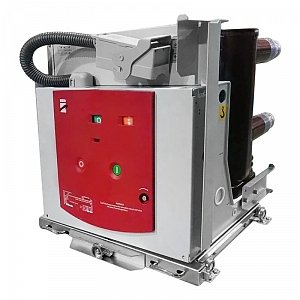

Texenergo Вакуумный выключатель ВВ-10 3п 630А 20кА 12кВ 210мм выкатной VS112KV20KA630A-D

Вакуумные выключатели ВВ-10 – эффективно защищают оборудования от перегрузок и коротких замыканий.

Одним из ключевых преимуществ ВВ-10 является его способность работать при высоких электрических нагрузках. Благодаря использованию вакуумного переключателя, обеспечивается надежность и мгновенное отключение энергосистемы в случае аварийных ситуаций. Принцип работы вакуумного разряда создает идеальные условия для прерывания электрической дуги. Такое решение гарантирует минимальные потери энергии и повышает эффективность работы системы.

Материалы, применяемые при производстве выключателя ВВ-10, обладают высокой степенью устойчивости к воздействию таких внешних факторов, как пыль, влага и вибрация.

ВВ-10 обладает уникальной системой охлаждения, которая обеспечивает его стабильную работу даже при повышенных температурах.

Габариты и удобство установки также являются преимуществами вакуумного выключателя ВВ-10. Благодаря своей конструкции, он может легко встраиваться в любую электрическую сеть, не требуя дополнительных затрат на модификацию или перестройку существующих устройств.

Вакуумные выключатели ВВ-10 демонстрируют высокую степень автоматизации и контроля. Они оснащены специальными датчиками и системами, позволяющими наблюдать за работой системы.

Номинальное напряжение: 10кВ
Наибольшее рабочее напряжение: 12кВ
Номинальный ток: 630; 1000; 1250; 1600; 2000; 2500; 3150; 4000 А
Номинальная частота сети: 50 Гц
Испытательные напряжения изоляции главной цепи:
                - одноминутное, частотой 50 Гц: 42кВ
                - полный грозовой импульс 1,2/50 мкс: 75кВ
Диапазон рабочих напряжений цепей управления (переменный/постоянный ток), % от Uном:
                - электромагнита включения: 70-115 / 85-105 %
                - электромагнита отключения: 65-120 / 70-110 %
                - электродвигателя взвода силовой пружины: 85-110 %
Номинальное напряжение цепей управления и элементов вспомогательных цепей: ~110 ; ~220 ; =110 ; =220 В
Номинальное напряжение цепей управления тележкой аппаратной моторизованной: =220В
Номинальное напряжение минимального расцепителя напряжения: ~110 ; ~220В
Номинальный ток отключения:
                - ток электродинамической стойкости: 51 ; 63 ; 81 ; 102 kA
                - ток термической стойкости: 20 ; 25 ; 31,5 ; 40 Ka
                - время протекания тока короткого замыкания: 3 с
Механическая износостойкость, циклов В-О: 20000
Выдерживаемое напряжение номинальной частоты вторичной цепи: 2000В
Ход подвижных контактов: 11±1 мм
Ход неподвижных контактов: 3±0,5 мм
Разновременность замыкания контактов при включении: ≤2 мс
Разновременность замыкания контактов при отключении: ≤2 мс
Собственное время отключения, не более: 20-50 мс
Собственное время включения, не более: 30-70 мс
Рабочая температура окружающей среды: от -25 до +10 °С
Климатическое исполнение по ГОСТ 15150: У3
Масса, не более: 130 кг
Срок службы: 30 лет
