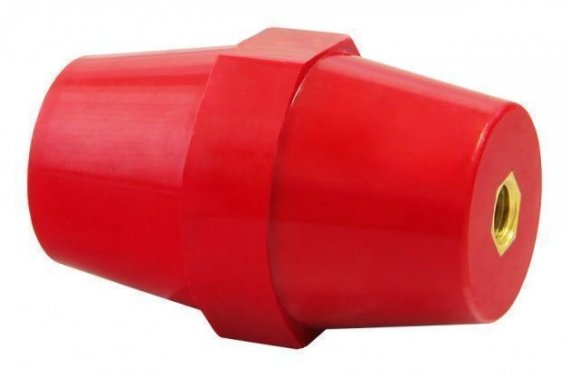

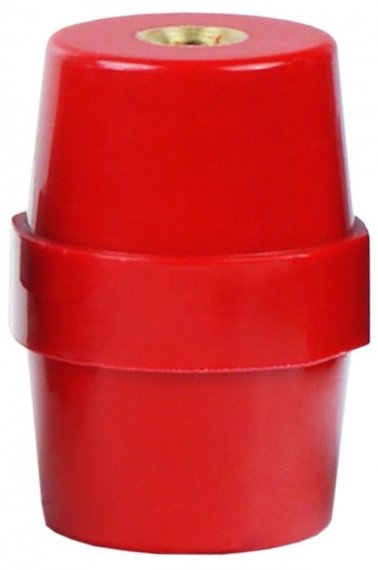

Texenergo SM76 Изолятор SM 76

Изоляторы шинные SM76, широко известные как «бочонок» (далее изоляторы), применяются для крепления токопроводящих шин внутри силовых шкафов или других устройств для неподвижной фиксации и изоляции частей находящихся под напряжением от места крепления, основания или корпуса . Крепление шинного изолятора и токоведущей детали осуществляется с помощью болта и шайбы (не входят в комплект поставки).
Классификация изоляторов по ГОСТ 27020
по конструктивным признакам – шинные опорные изоляторы из органического материала;
по условиям эксплуатации – для работы в помещениях с нормальными эксплуатационными условиями;
по применению – аппаратные
Корпус изолятора изготовлен из органического материала (уплотненной пластической массы) с повышенной стойкостью к коронному разряду c примесью кремния и с использованием минеральных добавок.

Нормальные эксплуатационные условия
высота над уровнем моря не более 2000 м
температура окружающей среды от - 40 до +60°С
среднее значение относительной влажности 75% при 15°С, максимальная 90%
окружающий воздух не должен содержать вызывающие коррозию или воспламеняющиеся газы

- Максимальный рабочий ток SM76 - до 1250 А
- Напряжение пробоя - 25 кВ
- Масса нетто - 0,23 кг
- Размер болта крепления - М10, марка стали - 8.8

Производитель

TEXENERGO

Индивидуальные характеристики товара

Количество (шт)

1

Габариты (мм)

45 x 45 x 75

Вес (кг)

0.213

Индивидуальная упаковка

Количество в упаковке (шт)

1

Габариты (мм)

45 x 45 x 75

Вес (кг)

0.213

Групповая упаковка

Количество в упаковке (шт)

6

Габариты (мм)

155 x 105 x 100

Вес (кг)

1.33

Транспортная упаковка

Количество в упаковке (шт)

120

Габариты (мм)

520 x 320 x 210

Вес (кг)

27.36

Штрих-код:

Референс компании

te00101958

Артикул поставщика

SM76

Штрих-код

4680219067436
