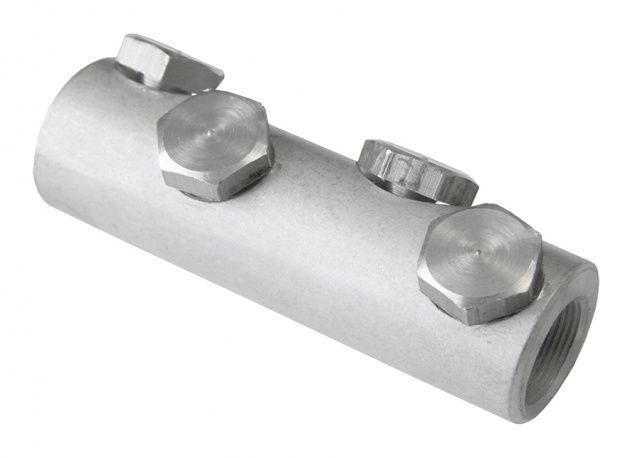

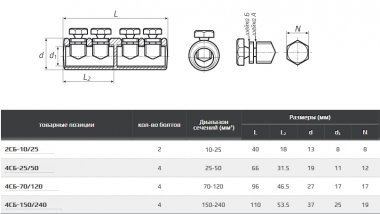

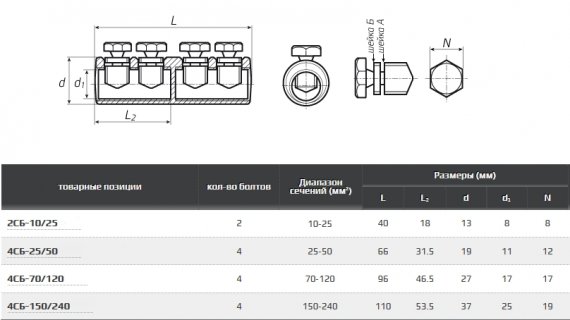

Texenergo SB70-120 Соединитель болт. со срывными болтами

Предназначены для соединения любого типа проводников: круглых и секторных, моножильных и многожильных. Каждый соединитель является мультиразмерным и перекрывает диапазон сечений кабеля.


Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб
Материал корпуса и болтов: специальный алюминиевый сплав.
Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения.
Внутренняя рифленая поверхность соединителей увеличивает площадь контакта с токопроводящей жилой и позволяет выдерживать высокие нагрузки на разрыв.
Конструкция болтов имеет несколько уровней проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности наконечника.
Количество крепежных болтов и их расположение в двух наклонных плоскостях обеспечивает более надежную фиксацию кабельной жилы и увеличивает пятно электрического контакта.
Соединители имеют стопорную перегородку, определяющую глубину захода кабельной жилы.
На корпусе каждого соединителя выбита маркировка с указанием диапазона сечений кабеля.
При срыве болтовых головок рекомендовано использование специальной зажимной струбцины и ключей.
При монтаже соединителей первыми срываются головки болтов, расположенных ближе к центру.
Технология оконцевания жил силовых кабелей с применением болтовых соединителей:
1. Снять изоляцию с конца жилы кабеля на длину, равную глубине захода жилы в соединитель плюс 5 мм.
2. Обезжирить растворителем поверхность оголенного участка жилы и внутреннюю поверхность соединителя.
3. Ввести зачищенный участок жилы в соединитель до упора и произвести предварительную затяжку болтов.
4. Зафиксировать наконечник специальным инструментом. В качестве инструмента для фиксации может быть использована струбцина.
5. Плавно (без рывков) произвести окончательную затяжку болтов до срыва головок. При монтаже болтовых соединителей первыми срываются головки болтов, которые находятся ближе к центральной разделительной перегородке.
6. В случае образования неровностей в местах срыва головок, их необходимо зачистить напильником.

Материал

Алюминий

Индивидуальные характеристики товара

Количество (шт)

1

Габариты (мм)

90 x 30 x 35

Вес (кг)

0.108

Индивидуальная упаковка

Количество в упаковке (шт)

1

Габариты (мм)

90 x 30 x 35

Вес (кг)

0.108

Групповая упаковка

Количество в упаковке (шт)

10

Габариты (мм)

180 x 150 x 40

Вес (кг)

1.1

Транспортная упаковка

Количество в упаковке (шт)

240

Габариты (мм)

385 x 385 x 200

Вес (кг)

27

Штрих-код:

Референс компании

te00108148

Артикул поставщика

SB70-120

Штрих-код

4680219032151
