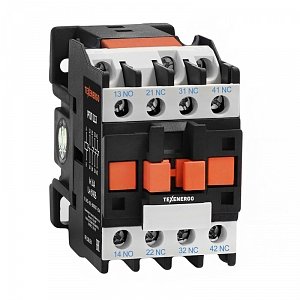

Texenergo Реле промежуточное РПЛ 113МТ 0*4Б 16А 36В 1HO+3НЗ RPL13BU36

Промежуточные реле типа РПЛ-104, РПЛ-113, РПЛ-122, РПЛ-131, РПЛ-140 применяются в схемах управления электрооборудованием в стационарных промышленных установках переменного напряжения до 690 В частотой 50 и 60 Гц или в схемах управления до 440 В постоянного тока.
При работе с микропроцессорной техникой катушка управления реле шунтируется ограничителем перенапряжения ОПН. Реле может быть доукомплектовано одной приставкой ПКЛ или ПВЛ.

Схема управления данного реле 1НО+3НЗ: один нормально открытый контакт (1НО) и три нормально закрытых контакта (3НЗ). Контакты мгновенного действия. Номинальный ток контактов реле - 16 А. Исполнение по коммутационной износостойкости в режиме нормальных коммутаций - класс Б или 1.600.000 циклов замыкания исполнительных контактов реле при номинальных токах не более 16 А.

Катушка управления реле: 36 В переменного тока частотой 50/60 Гц.
