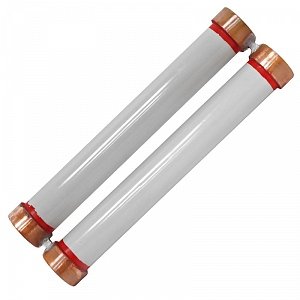

Texenergo Патрон ПТ 1.3-10-100-12,5 УХЛ3 Медные PT1310100125-3

Патрон ПТ к высоковольтным предохранителям ПКТ

Патроны (предохранители) ПТ  предназначены для защиты силовых трансформаторов, воздушных и кабельных линий на номинальное напряжение 10 кВ.

Отключение тока короткого замыкания в предохранителях с кварцевым песком обеспечивается за счет интенсивной деионизации дуги, возникающей на месте пролегания плавкой вставки, в узких щелях между песчинками наполнителя.

Срабатывание патрона  ПТ определяется по указателю срабатывания, выдвигающемуся наружу под воздействием пружины после перегорания нихромовой проволоки. Указатель срабатывания высоковольтного предохранителя может отсутствать.

Марка: ПТ 1.3-10-100-12.5 У3
ТУ 3414-004-49042429-2008
Класс напряжения: 10 кВ
Номинальный ток, А: 100
Номинальный ток отсечки, кА: 12.5
Климатическое исполнение: УХЛ3
Диаметр: 72 мм
Длина: 464 мм

Серия

ПТ 1,3-10

Напряжение

10 кВ

Климатическое исполнение

У3

Производитель

TEXENERGO

Материал токопроводящих элементов

Медь

Материал корпуса

Керамика

Номинальная частота переменного тока, Гц

-50 гц

Страна

Россия

Ток напряжения, кВ

10
