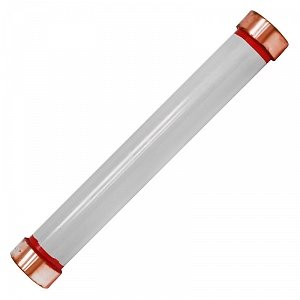

Texenergo Патрон ПТ 1.2-10-50-31,5 УХЛ3 Медные PT121050315-3

Патрон ПТ к высоковольтным предохранителям ПКТ

Патроны (предохранители) ПТ предназначены для защиты силовых трансформаторов, воздушных и кабельных линий в сетях трехфазного переменного тока с частотой 50 Гц и номинальным напряжением 10 кВ.

Патроны (предохранители) ПТ с кварцевым наполнителем являются токоограничивающими. Отключение тока короткого замыкания в предохранителях с кварцевым песком обеспечивается за счет интенсивной деионизации дуги, возникающей на месте пролегания плавкой вставки, в узких щелях между песчинками наполнителя. Срабатывание патрона ПТ определяется по указателю срабатывания, выдвигающемуся наружу под воздействием пружины после перегорания нихромовой проволоки. Указатель срабатывания высоковольтного предохранителя может отсутствовать.

Высоковольтные предохранители (патроны) ПТ категории размещения УХЛ3 отличаются от предохранителей (патронов) ПТ категории размещения У1 наличием дополнительных деталей, герметизирующих внутреннюю полость патрона.

Марка: ПТ 1.2-10-50-31,5 УХЛ3
ТУ 3414-004-49042429-2008

Класс напряжения: 10 кВ
Номинальный ток, А: 50
Номинальный ток отсечки, кА: 31,5
Климатическое исполнение: УХЛ3
Диаметр: 72 мм
Длина: 464 мм
Вес, кг: 3.40
