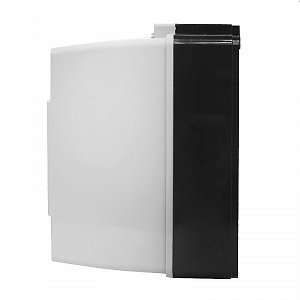

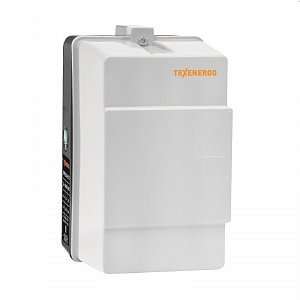

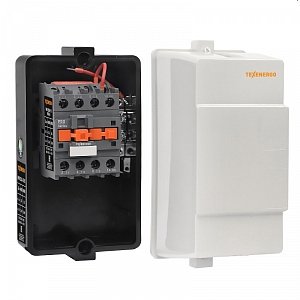

Texenergo Пускатель магнитный ПМ12-025110 220В У2 3з+2р Класс Б EURO PM3K025M7-C32-K110

Электромагнитные пускатели ПМ12 (магнитные пускатели ПМ12, контакторы ПМ12) предназначены для пуска и останова асинхронных двигателей с короткозамкнутым ротором. Применяются в конвейерах, станках, компрессорах, насосах, лифтах, эскалаторах, тепловых пушках, системах управления отоплением, вентиляцией и кондиционированием и т.д., а также для коммутации осветительных сетей. При наличии теплового реле, пускатель осуществляет защиту управляемого электродвигателя от перегрузок и от токов, возникающих при обрыве одной из фаз.

Принцип действия:
При подаче номинального напряжения на катушку она втягивает сердечник, и этим замыкает группу силовых и вспомогательных контактов. При достижении напряжения ниже порогового уровня на отпускание контакты размыкаются.

1. Обозначение серии
2. Цифры, указывающие условное обозначение номинального тока:
010 —10А;
025 —25А;
040 —40А;
063 —63А;

3. Цифра, указывающая условное обозначение пускателей по назначению и наличию теплового реле:
1 - нереверсивный пускатель без теплового реле;
2 - нереверсивный пускатель с тепловым реле;
5 - реверсивный пускатель без теплового реле, с мех. блокировкой и степенью защиты IP00;
6 - реверсивный пускатель с тепловым реле, с электрической и механической блокировками;
4. Цифра, указывающая исполнение пускателей по степени защиты и наличию кнопок управления:
0 - степень защиты IP00
1 - степень защиты IP54 без кнопок
2 - степень защиты IP54 с кнопками «Пуск» + «Стоп»
3 - степень защиты IP54 с кнопками «Пуск» + «Стоп» + сигнальная лампа
4 - степень защиты IP40 без кнопок
5 - степень защиты IP20
6 - степень защиты IP40 с кнопками «Пуск» + «Стоп»
7 - степень защиты IP40 «Пуск» + «Стоп» + сигнальная лампа
5. Цифра, указывающая исполнение пускателей по роду тока цепи управления:
0 - переменный
6. Буква, характеризующая климатическое исполнение по ГОСТ 15150:
(У) - стандартное исполнение
(Т) - тропическое
