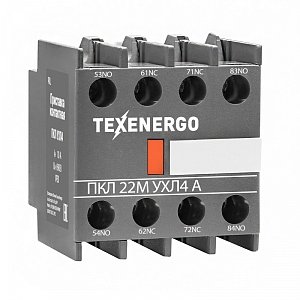

Texenergo Приставка контактная ПКЛ 22М 04 А 10А 2НО+2НЗ PKL22A

Приставки контактные ПКЛ, предназначены для увеличения количества вспомогательных контактов на электромагнитных пускателях типа ПМЛ, ПМ12 (2,3,4-величины), ПМ12EURO, КМИ, ПМ16, ПМУ и других серий.
Приставки разработаны с целью расширения возможностей использования электромагнитных контакторов и пускателей в различных производственных сферах, когда появляется необходимость увеличения цепей вторичной коммутации в системах автоматизации и дистанционного управления.
Приставки выпускаются с двумя или четырьмя мостиковыми контактами и различными схемами (комбинациями) замыкающих и размыкающих контактов.
Приставки фиксируются на пускателях с помощью специальных защелок.
Вспомогательные контакты используются в цепях управления и сигнализации.
Приставки ПКЛ производства TEXENERGO, являются наиболее востребованным изделием на рынке и отличаются оптимальным сочетанием цены и качества. При этом, схема контактной группы 2з+2р - самый универсальный вариант исполнения.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:

ПКЛ ХХМ О4 Х ТЭ

- первая цифра в обозначении (количество замыкающих контактов);
- вторая цифра в обозначении (количество размыкающих контактов);
- буква М - IP20 (отсутствие буквы - IP00);
- климатическое исполнение (О) и категория размещения (4);
- исполнение по коммутационной износостойкости (А, Б).

Номинальное напряжение по изоляции - 660 В.
Номинальный ток контактов: 10 А/
Допускается применение приставок цепях управления с номинальным напряжением до 380 В переменного тока частоты 50, 60 Гц и 220 В постоянного тока.
Коммутационная износостойкость А - 3 млн. циклов.
Степень защиты IP20 по ГОСТ 14254-96.

Приставки предназначены для использования в следующих условиях:
• температура окружающей среды от -40 до +55°С;
• высота над уровнем моря не более 2000 м;
• условия эксплуатации М7 по ГОСТ 17516.1-90.

Серия

Premium

Количество силовых полюсов

4 полюса
