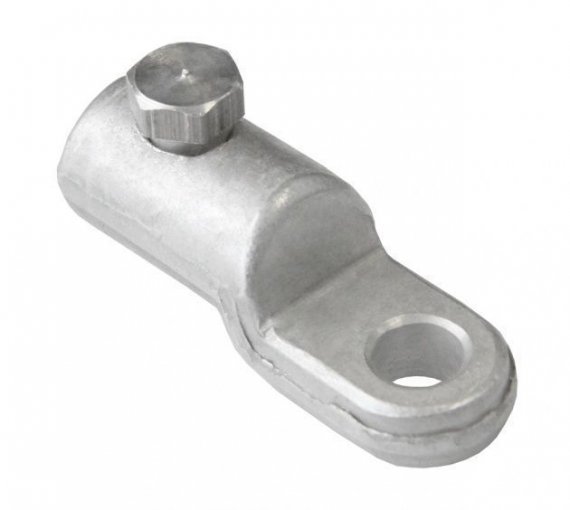

Texenergo NB10-25 Наконечник болтовой алюминиевый

Наконечники болтовые НБ предназначены для оконцевания алюминиевых и медных жил кабелей и проводов по ГОСТ 9581-80. Наконечники предназначены для монтажа на круглые и секторные одно- и многопроволочные жилы.

Конструкция наконечников позволяет монтировать их на секторные жилы без предварительного скругления. Для увеличения площади контакта корпуса с жилой внутренняя поверхность имеет рифления.

Технология оконцевания жил силовых кабелей с применением болтовых наконечников:
1. Снять изоляцию с конца жилы кабеля на длину, равную глубине захода жилы в наконечник плюс 5 мм.
2. Обезжирить растворителем поверхность оголенного участка жилы и внутреннюю поверхность наконечника.
3. Ввести зачищенный участок жилы в наконечник до упора и произвести предварительную затяжку болтов.
4. Зафиксировать наконечник специальным инструментом. В качестве инструмента для фиксации может быть использована струбцина.
5. Плавно (без рывков) произвести окончательную затяжку болтов до срыва головок. При монтаже болтовых наконечников первой срывается головка болта, которая находится ближе к лопатке.
6. В случае образования неровностей в местах срыва головок, их необходимо зачистить напильником.


Материал

Алюминий

Индивидуальные характеристики товара

Количество (шт)

1

Габариты (мм)

35 x 15 x 20

Вес (кг)

0.008

Индивидуальная упаковка

Количество в упаковке (шт)

1

Габариты (мм)

35 x 15 x 20

Вес (кг)

0.008

Групповая упаковка

Количество в упаковке (шт)

10

Габариты (мм)

90 x 60 x 30

Вес (кг)

0.09

Транспортная упаковка

Количество в упаковке (шт)

2 000

Габариты (мм)

380 x 380 x 190

Вес (кг)

18

Штрих-код:

Референс компании

te00301320

Артикул поставщика

NB10-25

Штрих-код

4680219066200
