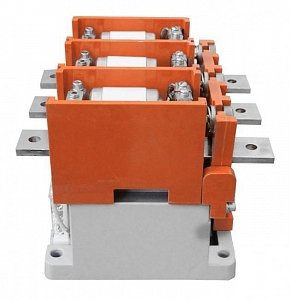

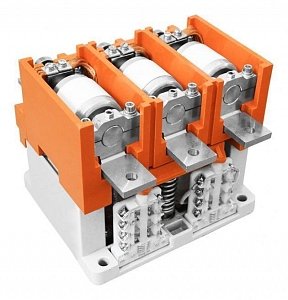

Texenergo Контактор вакуумный КВТ 1,14 - 4/400, 230В, In=5 /0,5A, 4+4 KVT-400-230-3

Контакторы вакуумные КВТ 4/400 (Контактор Вакуумный Техэнерго) открытого исполнения с естественным воздушным охлаждением, предназначены для включения и отключения приемников электрической энергии переменного тока с номинальным рабочим напряжением до 1140 В и номинальным рабочим током 400 А.

Отличительной особенностью контакторов является вакуумная камера в которой расположены силовые контакты. За счет нахождения контактов в вакуууме гашение дуги происходит наиболее эффективным способом, поэтому вакуумные контакторы характеризуются небольшими габаритными размерами и малой массой. Они рассчитаны на длительный срок службы при минимальных затратах на обслуживание. При этом силовые контакты не подвержены влиянию внешней среды, как загрязнение, попадание посторонних веществ, влажности и т.п., что сказывается на надежности и эффективности работы контактора, в результате чего контактор имеет повышенный рабочий ресурс. Современные технологии изгодовления вакуумных контакторов позволили снизить их себестоимость и сделать их доступными для основной массы потребителей.

Вакуумный контактор является искробезопасным аппаратом т.к. его силовые контакты расположены в закрытой керамической вакуумной камере и его можно применять в горнодобывающей, металлургической, нефтяной, химической промышленности и там где необходимо обеспечение и соблюдение норм безопасности.

Контактор КВТ имеет в цепи управления две катушки постоянного тока, выпрямительный мост и разъем для подачи напряжения управления, как переменного, так и постоянного тока (см. схему управления в паспорте на изделие), что позволяет использовать аппарат при различных типах источников питания. Катушки управления при включении контактора переходят в режим удержания при пониженной мощности потребления электрической энергии.

Контакторы предназначены для работы в следующих режимах:

• продолжительном;
• прерывисто-продолжительном;
• кратковременном;
• повторно-кратковременном

• Номинальный ток главной цепи контактора: 400 А
• Напряжение управления:
     - переменного тока: 220 В, 50 Гц;
     - постоянного тока: =220 В;
     - допустимое отклонение напряжения управления не более 20%, расширенная электромагнитная защита
• Предельная отключающая способность: 2500 А
• Число полюсов: 3
• Число срабатываний при продолжительном режиме работы для АС-3 600 раз/ч., для АС-4 300 раз/ч.
• Число срабатываний при кратковременном режиме работы 2000 раз/ч.
• Вакуумная камера: керамическая
• Коммутационная износостойкость для АС-4: 600 тыс.
• Механическая износостойкость: 3 млн.
• Продолжительность включения - 40%; не более для АС3
• Продолжительность включения - 15%; не более для АС4

РАБОЧИЕ УСЛОВИЯ

• высота над уровнем моря не более 2000 м.
• температура окружающей среды: не более +40С, при этом средняя температура за 24-часовой период не должна быть выше +35С, минимальная температура не менее -5С.
• средняя относительная влажность за месяц не более 90% при температуре +25С.
• наклон в вертикальной плоскости при монтаже не более 15 градусов
• отсутствие значительных ударов и вибрации.
• окружающая с реда не должна содержать большого колличества газов и пыли, не вызывать коррозии металлов и нарушения диэлектрических свойств, должна отсутствовать угроза взрыва.
• недопустимо прямое попадание дождя и снега.
• класс загрязнения окружающей среды 3.
