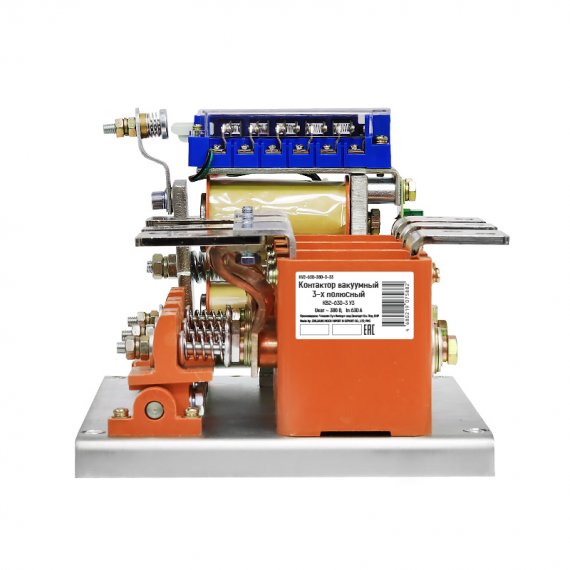

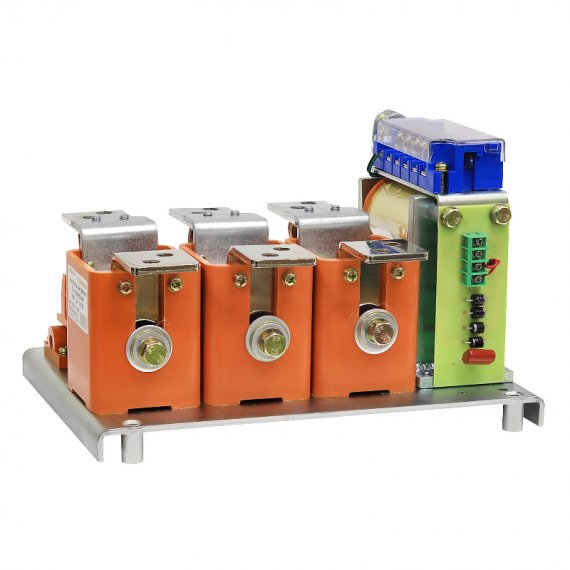

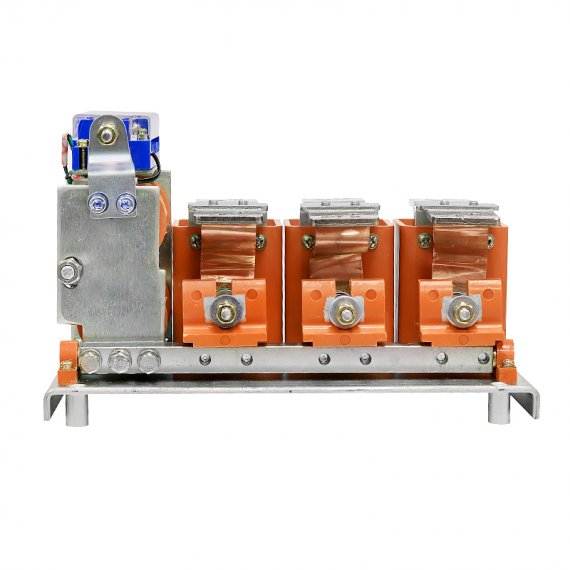

Texenergo KV2-630-220-3-33 Контактор вакуумный

Контакторы вакуумные КВ открытого исполнения с естественным воздушным охлаждением, предназначены для включения и отключения приемников электрической энергии переменного тока с номинальным рабочим напряжением до1140 В.
Отличительной особенностью контакторов является вакуумная камера, в которой расположены силовые контакты. За счет нахождения контактов в вакууме гашение дуги происходит наиболее эффективным способом, поэтому вакуумные контакторы характеризуются небольшими габаритными размерами и малой массой.
Они рассчитаны на длительный срок службы при минимальных затратах на обслуживание. При этом силовые контакты не подвержены влиянию внешней среды, как загрязнение, попадание посторонних веществ, влажности и т.п., что сказывается на надежности и эффективности работы контактора, в результате чего контактор имеет повышенный рабочий ресурс.
Современные технологии изготовления вакуумных контакторов позволили снизить их себестоимость и сделать их доступными для основной массы потребителей.

Вакуумный контактор является искробезопасным аппаратом, т.к. его силовые контакты расположены в закрытой керамической вакуумной камере и его можно применять в горнодобывающей, металлургической, нефтяной, химической промышленности и там, где необходимо обеспечение и соблюдение норм безопасности.

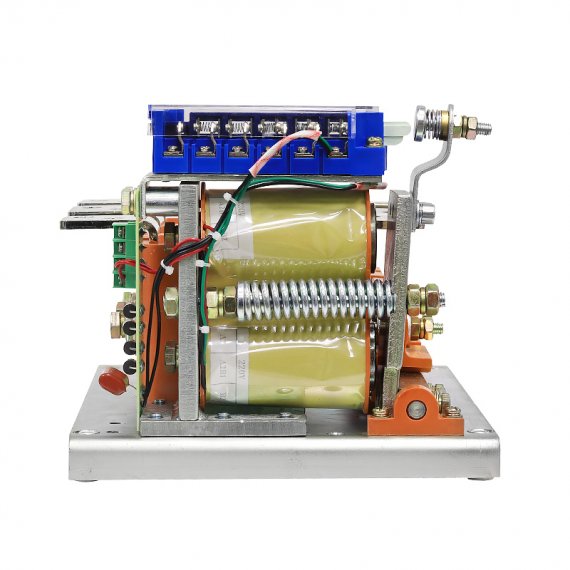

Контактор КВ имеет в цепи управления две катушки постоянного тока, выпрямительный мост и разъем для подачи напряжения управления, как переменного, так и постоянного тока (см. схему управления в паспорте на изделие), что позволяет использовать аппарат при различных типах источников питания.
Катушки управления при включении контактора переходят в режим удержания при пониженной мощности потребления электрической энергии.

Контакторы предназначены для работы в следующих режимах:
продолжительном;
прерывисто-продолжительном;
кратковременном;
повторно-кратковременном
Оcновные технические параметры
Номинальное напряжение главной цепи: до 1,14 кВ, 50-60 Гц
Номинальный ток главной цепи контактора: 100, 160, 250, 400, 630 А
Напряжение управления:
   - переменного тока: 380 В, 50 Гц;
   - допустимое отклонение напряжения управления не более 20%, расширенная электромагнитная защита
Предельная отключающая способность: 2500 А
Число полюсов: 3
Число срабатываний при продолжительном режиме работы для АС-3 600 раз/ч., для АС-4 300 раз/ч.
Число срабатываний при кратковременном режиме работы 2000 раз/ч.
Вспомогательные контакты (блок-контакты): 2з+2р; 3з+3р; 4з+4р
Вакуумная камера: керамическая
Коммутационная износостойкость для АС-4: 600 тыс.
Механическая износостойкость: 3 млн.
Рабочие условия
высота над уровнем моря не более 2000 м;
температура окружающей среды: не более +40 С, при этом средняя температура за 24-часовой период не должна быть выше +35 С, минимальная температура не менее -5 С;
средняя относительная влажность за месяц не более 90% при температуре +25 С;
наклон в вертикальной плоскости при монтаже не более 15 градусов;
отсутствие значительных ударов и вибрации;
окружающая среда не должна содержать большого количества газов и пыли, не вызывать коррозии металлов и нарушения диэлектрических свойств, должна отсутствовать угроза взрыва;
недопустимо прямое попадание дождя и снега;
класс загрязнения окружающей среды 3.

Количество (шт)

1

Габариты (мм)

360 x 270 x 220

Вес (кг)

17.6

Индивидуальная упаковка

Количество в упаковке (шт)

1

Габариты (мм)

375 x 375 x 225

Вес (кг)

19.7

Штрих-код:

Референс компании

te00446082

Артикул поставщика

KV2-630-220-3-33

Штрих-код

4680219075875
