Texenergo B80500-2,5 Вольтметр В80 500В-2,5

Вольтметр типа В80 – электроизмерительный аналоговый прибор непосредственного отсчета для определения силы тока в электрических цепях.
Прибор включается последовательно в цепь нагрузки или через измерительный трансформатор тока.
Прибор предназначен для стационарной установки и является показывающим средством измерения.

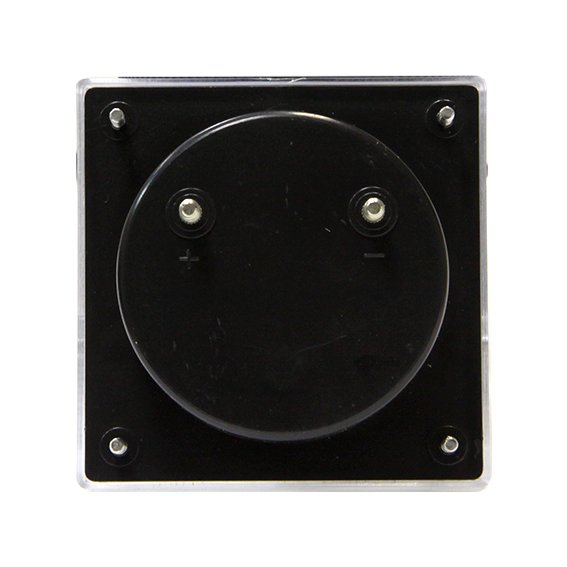

Каждый вольтметр имеет обозначения, которые наносят на корпус, шкалу и у клемм.
Вольтметры являются приборами электромагнитной системы с подвижной частью на кернах и подпятниках.
Принцип действия приборов электромагнитной системы основан на взаимодействии магнитного поля измеряемого тока (тока, проходящего через неподвижную катушку) с подвижным сердечником из ферромагнитного материала.

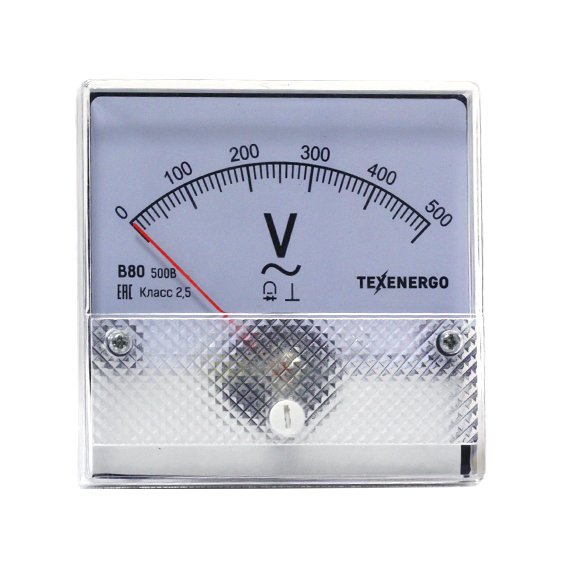

Приборы имеют отчетное устройство в виде равномерной или неравномерной квадрантной шкалы (движение стрелки по ходу часов с углом отклонения 90 градусов) с нулевой отметки на краю диапазона измерений и стрелочного указателя ножевого типа. Корректор нуля механический.

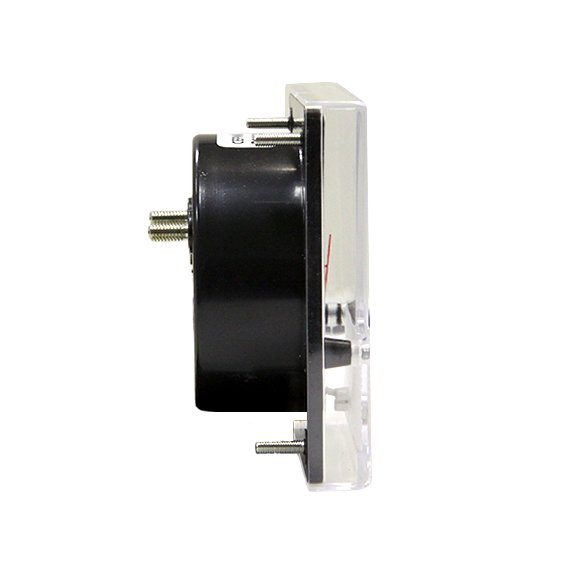

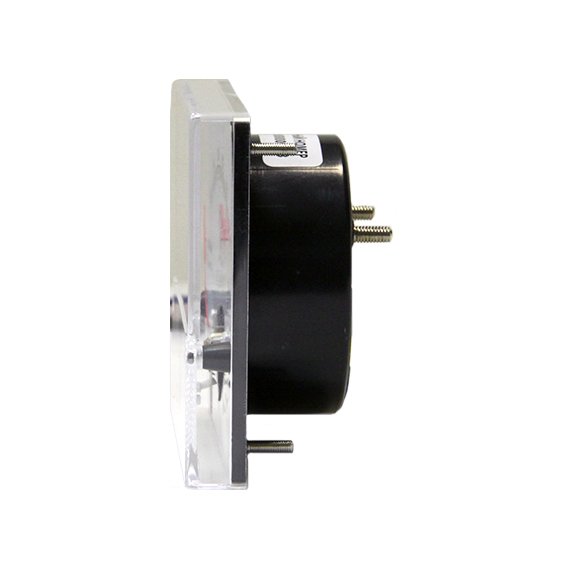

Конструктивно приборы выполнены в диэлектрических пластиковых корпусах, защищающих измерительный механизм от повреждений и загрязнений. Корпус прибора изготовлен из самозатухающего пластика, обеспечивающего пожаро- и электробезопасность.
Устанавливаются в круглый вырез щитка, изготовленных советскими штампами.
В80 позиционируются как бюджетная серия вольтметров, с более низким классом точности 2.5 и более низкую цену относительно приборов типа В72, В96, Э8030-М1.

Обозначение измеряемой величины.

Его указывают на шкале в виде единиц измерения, в которых градуирован прибор. Например, V (вольт). По наименованию единицы измеряемой величины дается наименование прибора.

Класс точности указывается в виде числа, которое наносится на шкалу прибора - 2.5

Приборы для измерения переменного напряжения в цепях на шкале имеют обозначение: ∼.

Приборы работают в диапазоне нормальных частот от 45Hz до 65Hz.

Рабочее положение прибора: ┴ - вертикальное.

Испытательное напряжение изоляции – 2кВ.

Класс точности

2,5

Номинальная частота, Гц

45-60Hz

Способ включения

непосредственный

Предел измерений, В

500

Производитель

TEXENERGO

Индивидуальные характеристики товара

Количество (шт)

1

Габариты (мм)

80 x 45 x 80

Вес (кг)

0.08

Индивидуальная упаковка

Количество в упаковке (шт)

1

Габариты (мм)

90 x 50 x 85

Вес (кг)

0.1

Транспортная упаковка

Количество в упаковке (шт)

114

Габариты (мм)

500 x 355 x 340

Вес (кг)

12

Штрих-код:

Референс компании

te00379469

Артикул поставщика

B80500-2,5

Штрих-код

4680219048138
