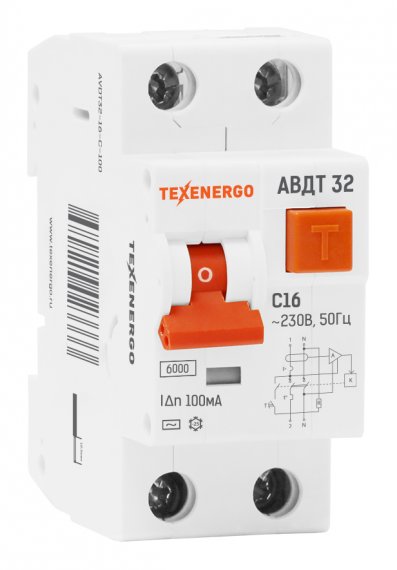

Texenergo AVDT32-16-C-100 Диф. автомат АВДТ 32 2п

Автоматические выключатели дифференциального тока АВДТ 32 (дифавтоматы) - современная многофункциональная продукция компании.

Предназначены для защиты:
людей от поражения электрическим током (ток уставки 10, 30 мА);
электрооборудования от пожаров (ток уставки ≥ 100 мА);
электрических цепей и электроприборов от перегрузок и коротких замыканий.
Выключатель АВДТ 32 имеют классификацию типа АC, то есть, предназначены для работы в сети переменного тока с незначительным искажением синусоидальности (например, бытовые и общественные здания).

АВДТ 32 выпускаются в двухполюсном исполнении с характеристиками срабатывания электромагнитных расцепителей при защите от сверхтоков С:
С – 5 In-10 In
Область применения АВДТ
Жилые и общественные здания; коттеджные, дачные постройки и гаражи; розетки, цепи освещения и передвижные электроустановки на промышленных и строительных объектах; наружное освещение и рекламные вывески.

Принцип действия
Конструктивно дифавтомат содержит в одном блоке автоматический выключатель с защитой электрических цепей от сверхтоков и устройство защитного отключения (УЗО). Единый корпус предназначен для установки на монтажную рейку 35 мм. Принцип действия автоматического выключателя следующий. При перегрузке, происходит нагрев биметаллической пластины, которая изгибаясь толкает рычаг расцепителя и выключает дифавтомат. При возникновении короткого замыкания в зоне защиты, многократно возросший ток, проходя через катушку электромагнитного расцепителя, значительно увеличивает ее магнитную индукцию, что приводит к перемещению сердечника и отключению автомата. Чувствительным органом дифавтомата является дифференциальный трансформатор, в котором силовые провода проходят через тороидальный сердечник (первичная обмотка). При возникновении в зоне защиты тока утечки на землю (неисправная изоляция, прохождение тока через тело человека), ток в нулевом проводе становится меньше фазного, что приводит к небалансу магнитной индукции в сердечнике и появлению дифференциального тока в нагрузке вторичной обмотки. Если этот ток превышает выбранную уставку, выключатель размыкает цепь. Касание человеком электрооборудования, находящегося под опасным напряжением не приводит к электропоражению за счет высокого быстродействия (≤ 40 мс) выключателя. Выключатель допускает нечастые коммутации нагрузки – до 30 включений в сутки. При установке дифавтоматов необходимо соблюдать фазировку, указанную на корпусе изделия.
Преимущества
Электрическая схема имеет защиту от импульсных перенапряжений.
Высокая надежность и долговечность.

Количество в упаковке (шт)

1

Габариты (мм)

85 x 40 x 75

Вес (кг)

0.21

Транспортная упаковка

Количество в упаковке (шт)

100

Габариты (мм)

440 x 420 x 180

Вес (кг)

21.6

Штрих-код:

Референс компании

te00449827

Артикул поставщика

AVDT32-16-C-100
